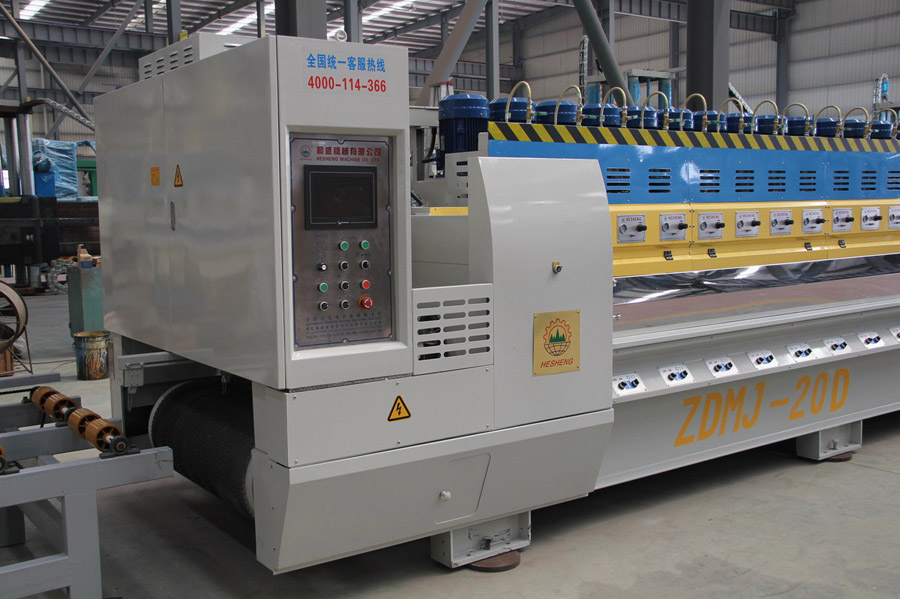

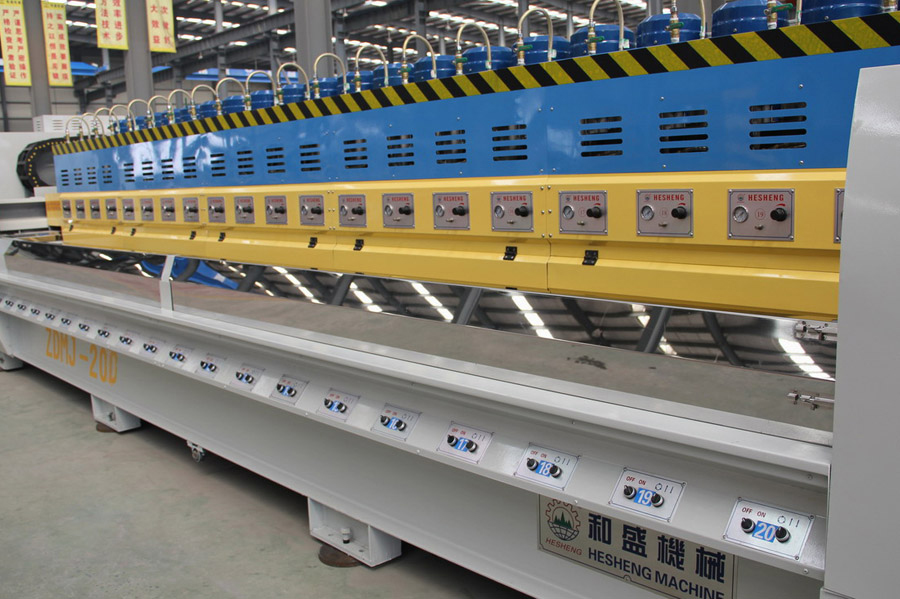

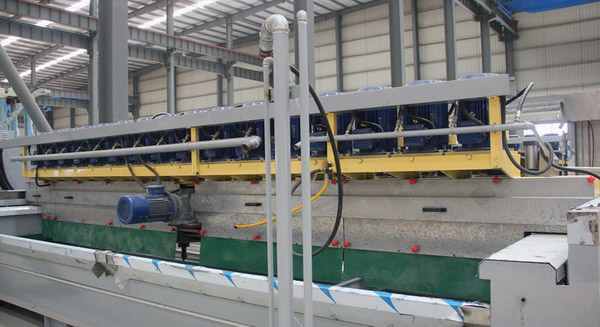

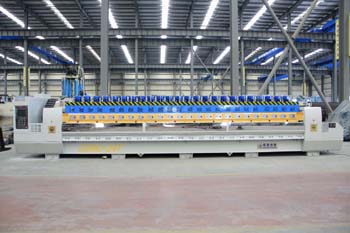

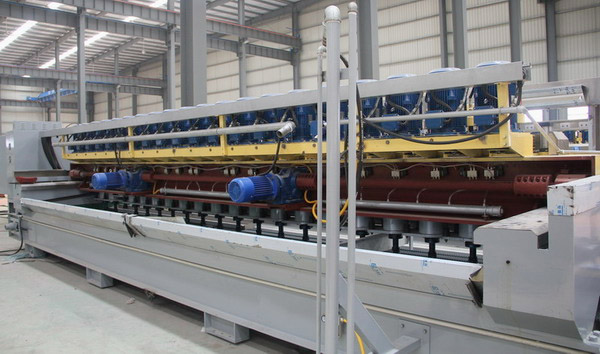

ZDMJ-20D 全自動花崗巖條板拋光機(新式)【條板拋光機;石材磨光機;自動磨機;自動拋光機】
1.該機采用外方設計方案及自動系統，結合國內市場需求，該產品性能穩定，高產量、低維護。
2.該機選用標號鑄件、鋼材。軸承、電機、減速器等部件選用德國、日本、臺灣等品牌電器。

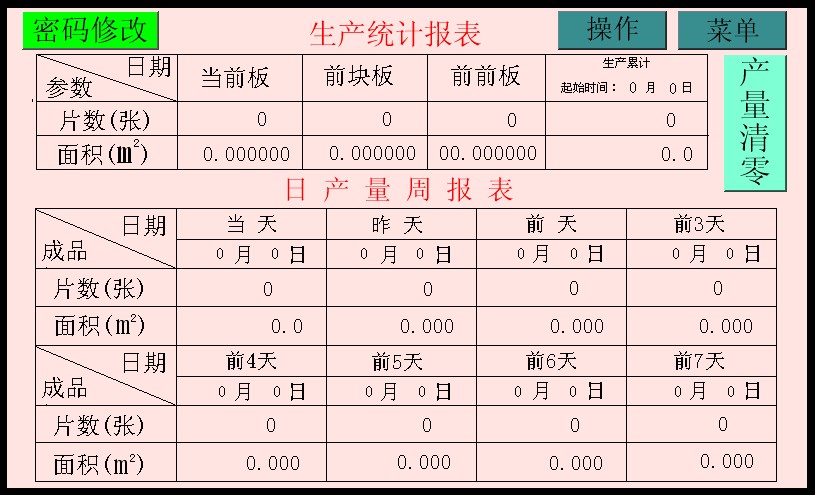

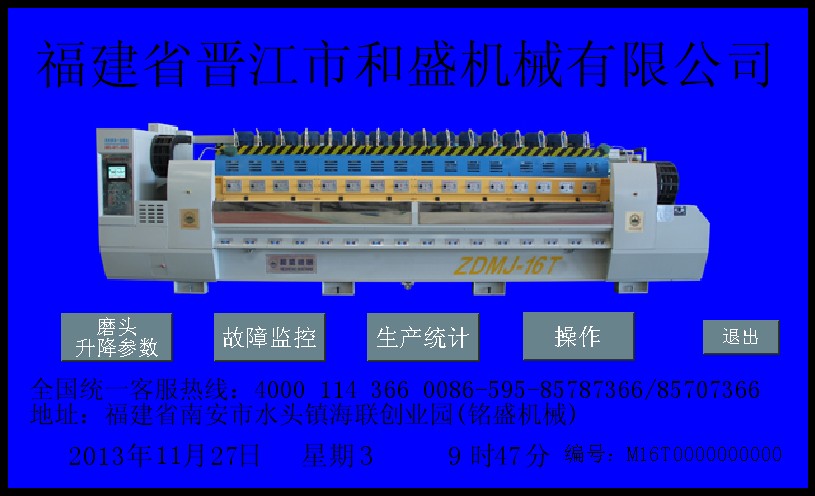

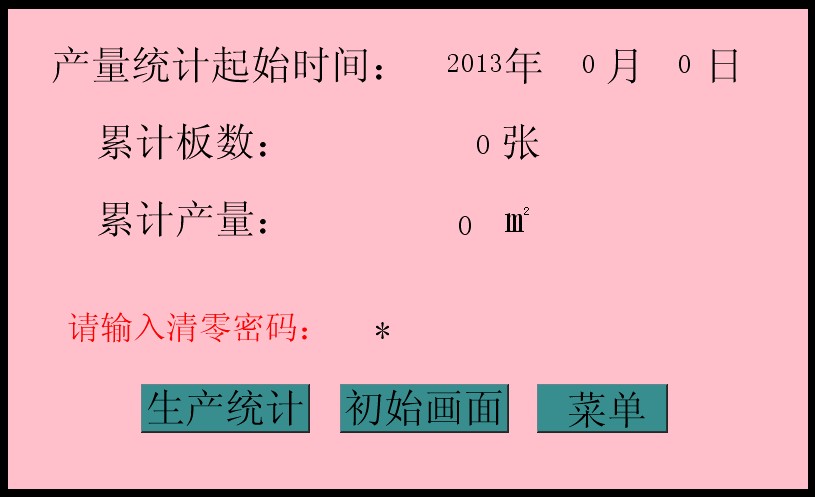

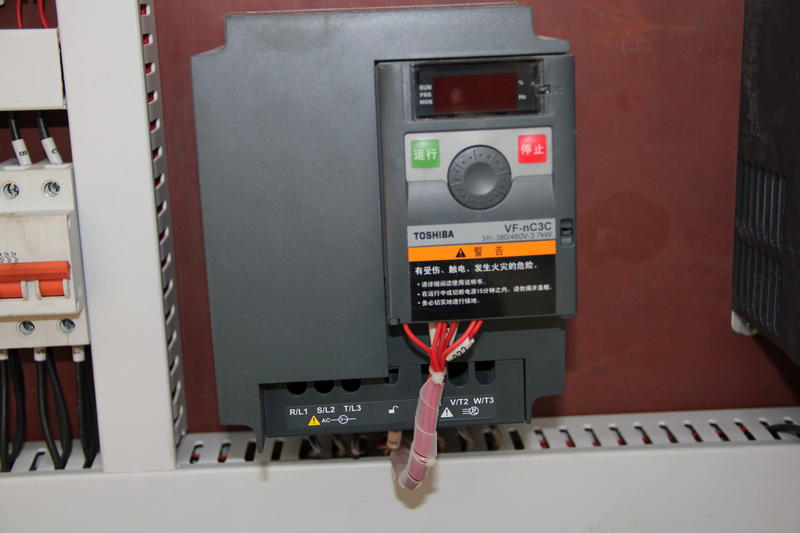

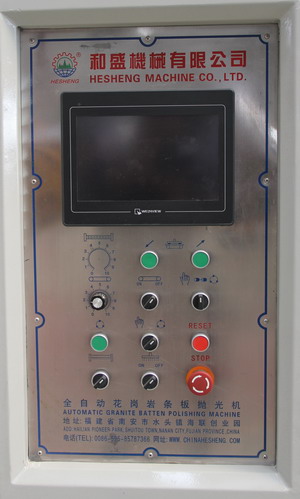

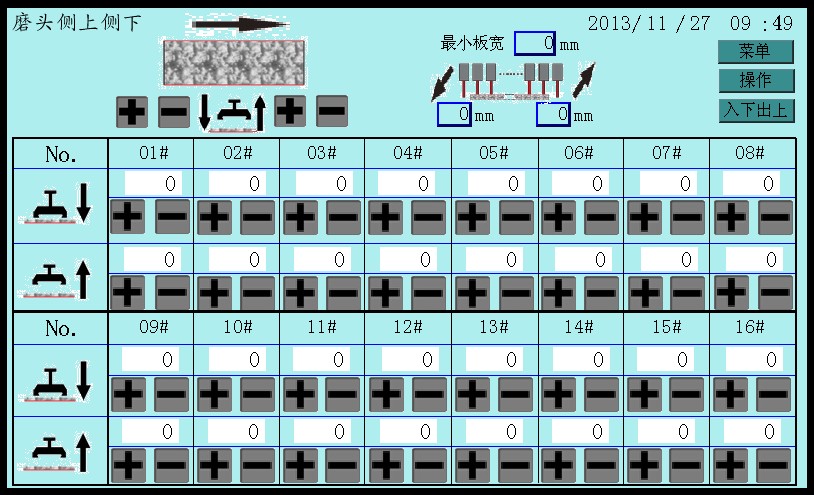

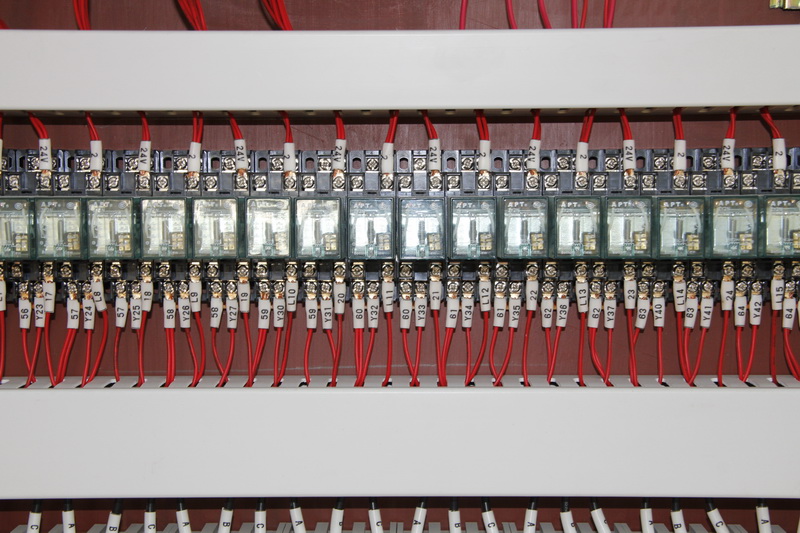

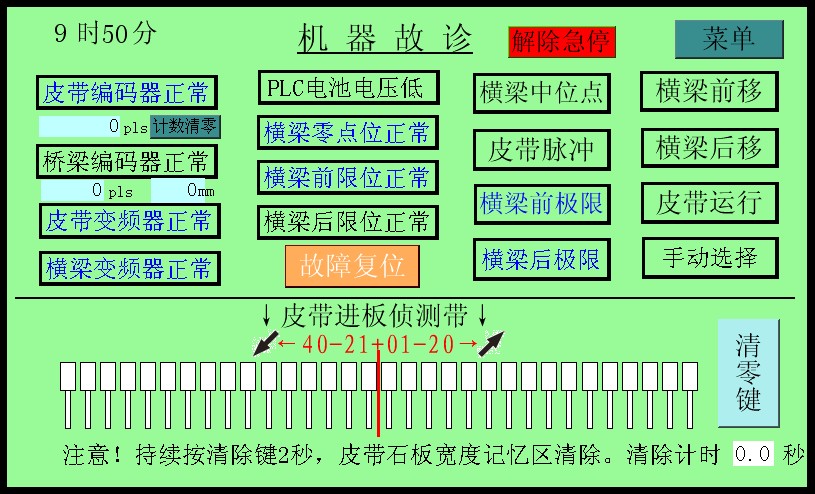

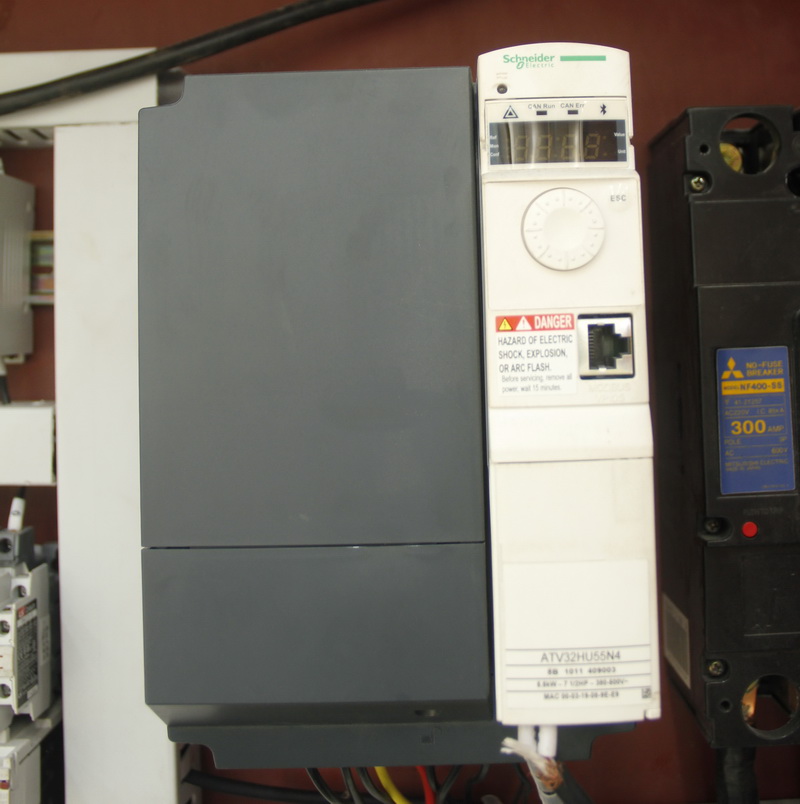

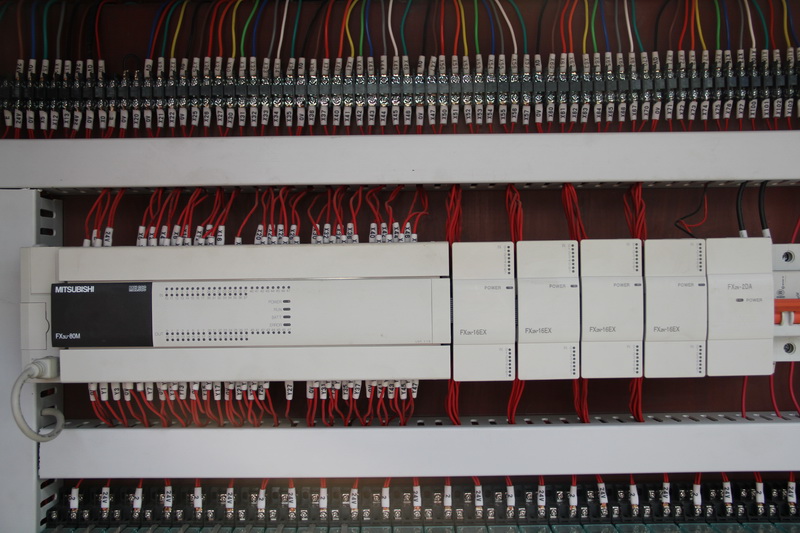

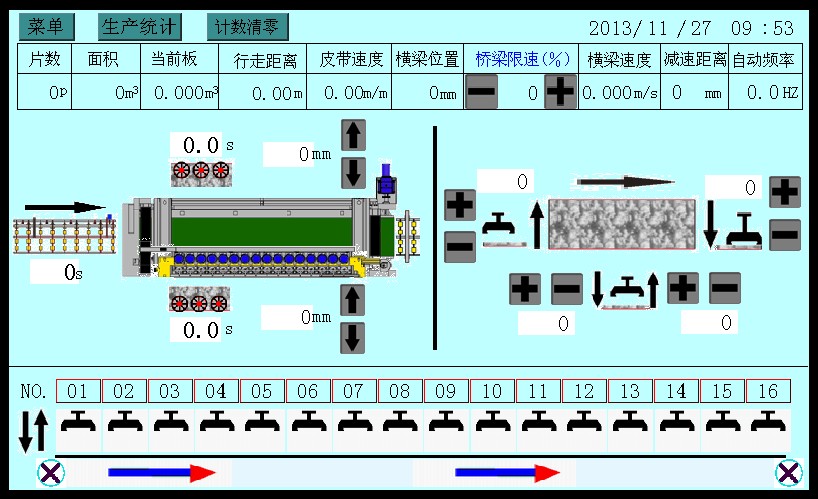

3.該機控制系統采用PLC終端控制，以液晶顯示觸摸屏終端為人機界面進行參數設定，設備運行過程中設有故障提示等等。該機適用于花崗石條板的連續磨削及拋光。板材輸送帶、磨盤橫移梁的工作速度均為變頻器調速；磨盤工作壓力、板材的磨削寬度在設定值范圍內可調。本機可對板材形狀自動識別，每個磨盤（磨頭）可根據識別板材的形狀自動升降，同時對板材磨削進行跟蹤記錄。整機均按標準化生產，性能穩定、故障率低等優點。
|
名稱
|
單位
|
ZDMJ-8D
|
ZDMJ-12D
|
ZDMJ-16D
|
ZDMJ-20D
|
ZDMJ-24D
|
|
磨頭數
|
mm
|
8
|
12
|
16
|
20
|
24
|
|
有效工作厚度
|
mm
|
15-50
|
15-50
|
15-50
|
15-50
|
15-50
|
|
有效工作寬度
|
mm
|
1050(加寬1250)
|
1050(加寬1250)
|
1050(加寬1250)
|
1050(加寬1250)
|
1050(加寬1250)
|
|
皮帶進給速度
|
m/min
|
0-2.5
|
0-3
|
0-3.5
|
0-4
|
0-5
|
|
磨頭電機功率
|
kw
|
7.5
|
7.5
|
7.5
|
7.5
|
7.5
|
|
總功率
|
kw
|
65
|
95
|
125
|
155
|
190
|
|
耗水量
|
m3/h
|
8
|
12
|
16
|
20
|
25
|
|
外形尺寸
|
m
|
5.1x1.9x2.2
|
6.4x1.9x2.2
|
7.8x1.9x2.2
|
9.3x1.9x2.2
|
10.8x1.9x2.2
|
※可特殊定做:A磨頭數量;B工作臺板寬度;C用布拉磨料(連接磨盤特殊做);D磨大理石大板,等等.

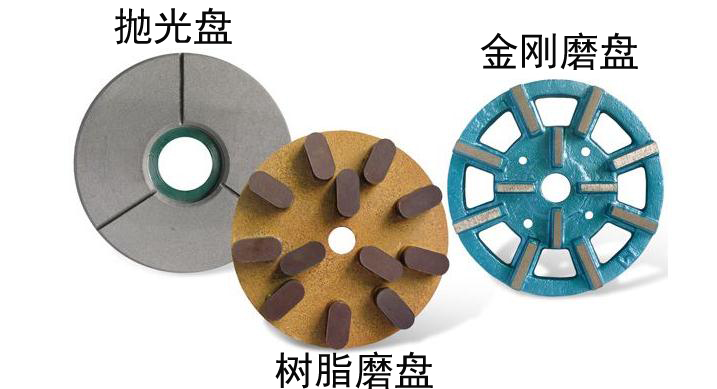

金剛樹脂磨盤
基礎圖下載(請向廠家索要密碼）
自動磨機地基圖.rar
自動磨機說明書.rar
畫冊下載(其他畫冊)

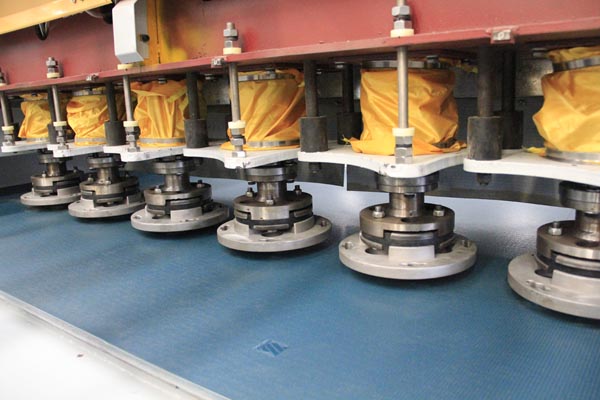

1:采用可調整升降行程的磨頭;可減輕磨頭反沖力及調整磨頭上下極限位置。有利于降低可磨板材(薄板)的厚度;以及提高皮帶使用壽命、提高了板材生產速度、減少磨料消耗等方面都有顯著改進效果。

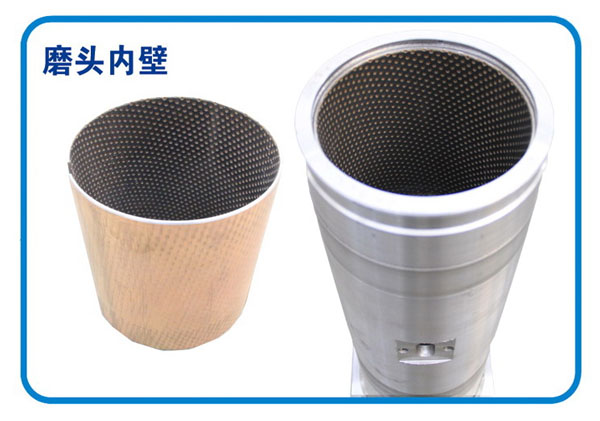

2:升降磨頭內壁采用無油自潤滑軸承套，可減小磨頭磨損間隙。有利于減輕板材磨削刮痕；以及大大提高磨頭使用壽命。（選配）

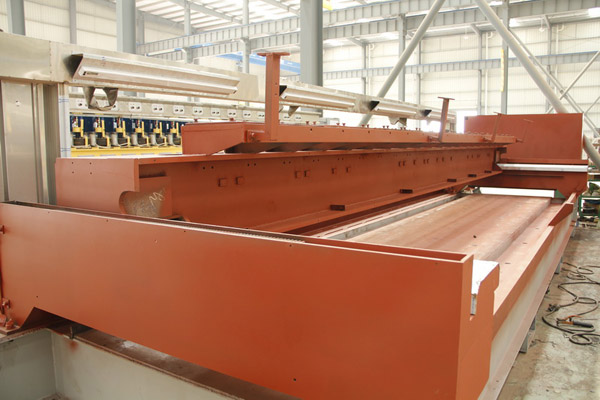

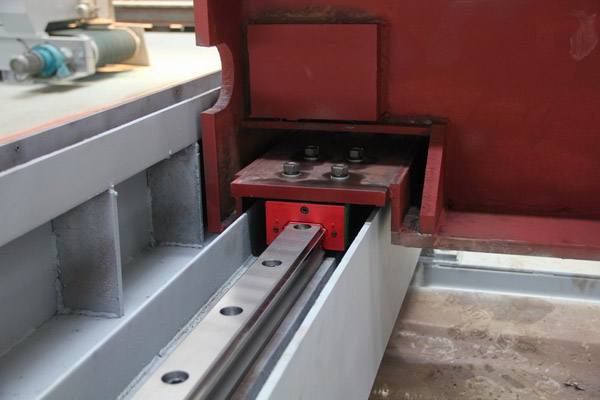

3:邊梁行走軌道采用上銀線性軌道(臺灣進口);行走時橫梁平穩、不震動,不上頂。
4:二十(二十四)頭背面釆用雙減速器串聯機構馬力力強,使用壽命長。
5：十二（十六）頭背面釆用單減速器機構。
6：工作臺旋轉編碼器座采用全密封結構，有利防塵、防水可降低故障率。

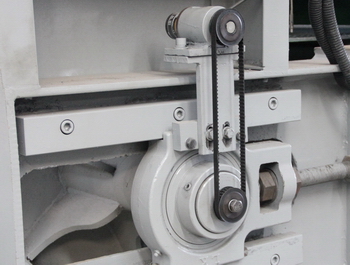

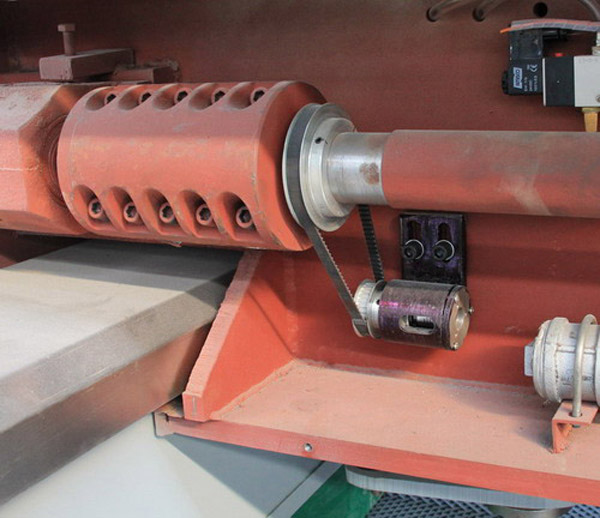

7：橫梁行走旋轉編碼器采用同步帶傳動方式，有信號穩定、易于維修等特點。
8：底漆釆用環氧富鋁油漆，防銹性能好、使用壽命長。
9：氣動元件（氣缸、氣閥、調節開關）釆用臺灣品牌“亞德克”生產，產品質量穩定性好、故障率底。

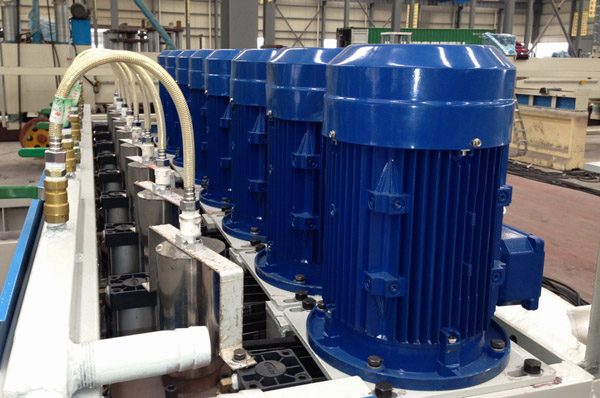

10：主電機是釆用老標準制作、馬刀強勁有力。
外殼鋁制可降低橫梁總重量，擺動時輕盈敏捷有利于提高產量。

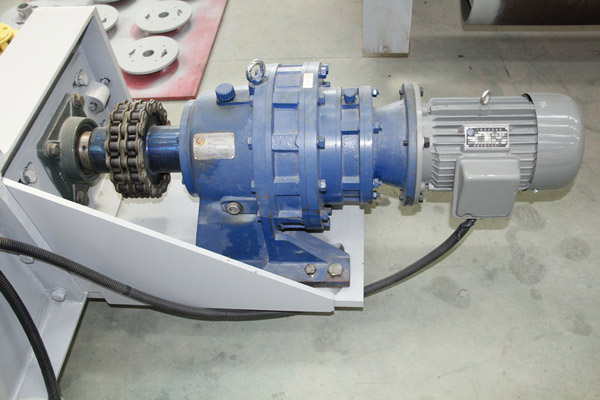

11:減速器跟滾輪連接釆用鏈條帶動可減少斷軸可能。

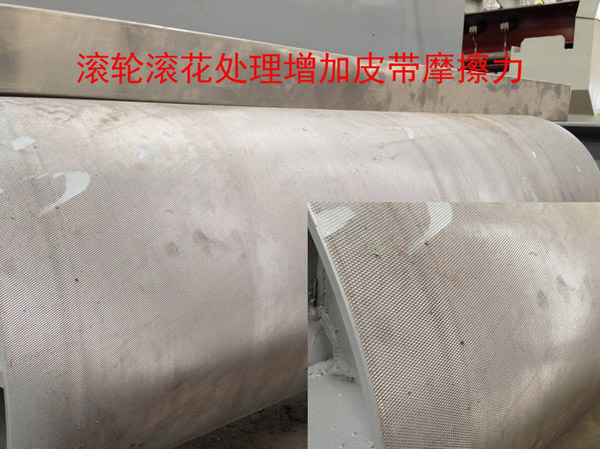

12:滾筒表面滾花處理增加皮帶摩擦力；可減少皮帶打滑，提高板材拋光質量，減小不必要的磨料損耗。

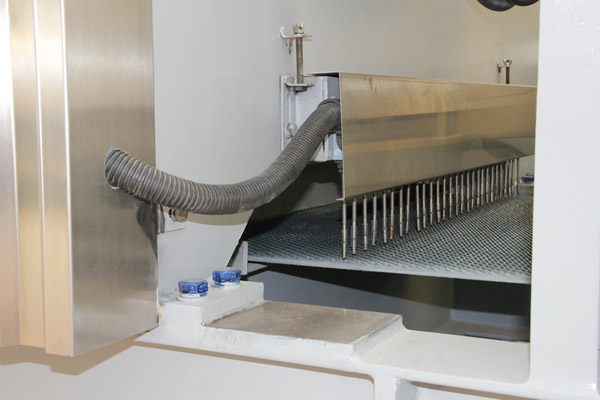

13:進板感應器可根據板材厚薄不均進行調節。

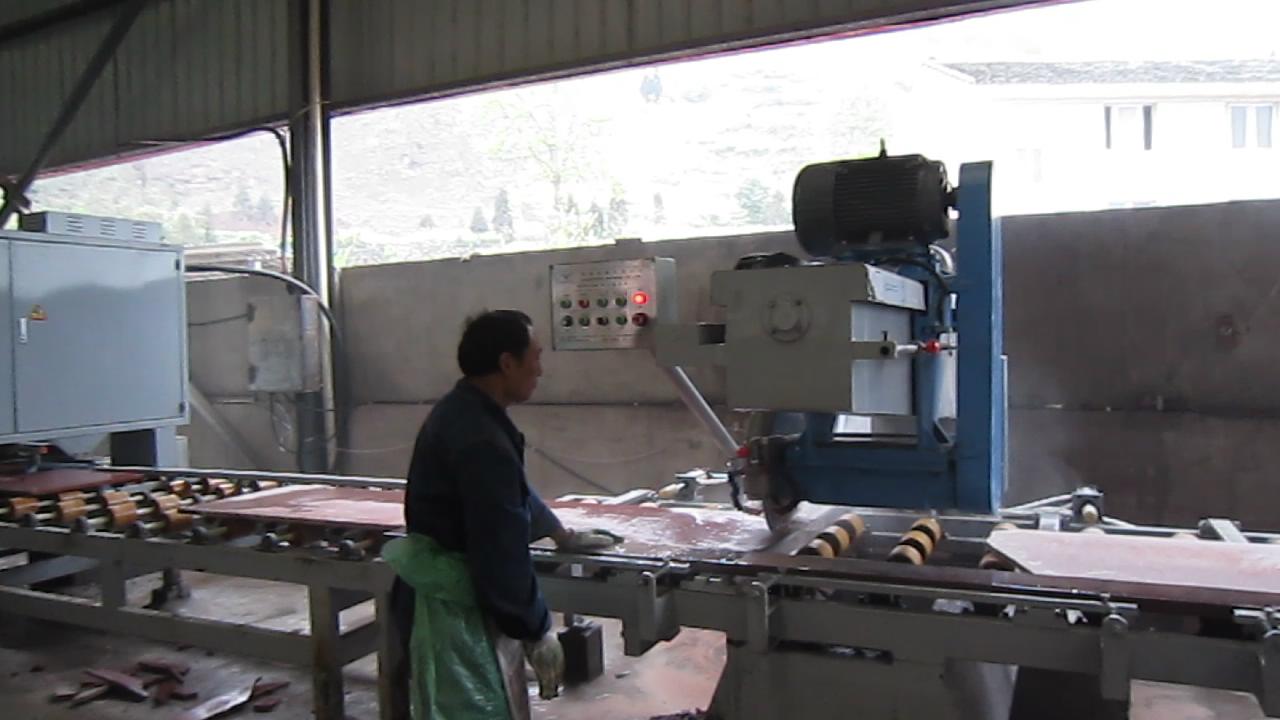

HSQ-700 單刀橫切機(板材修邊機)
適用于毛板前后修平用;可減少磨料損耗，提高板材拋光效率。
|

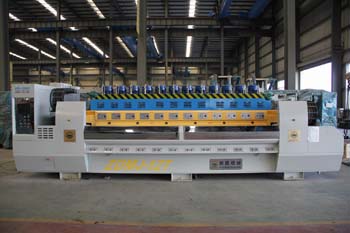

ZDMJ-8/12T
|

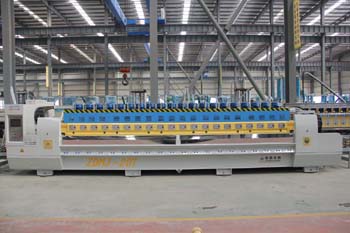

ZDMJ-16T
|
|
|
|
|
ZDMJ-20T
|
ZDMJ-24T
|
|
|
|

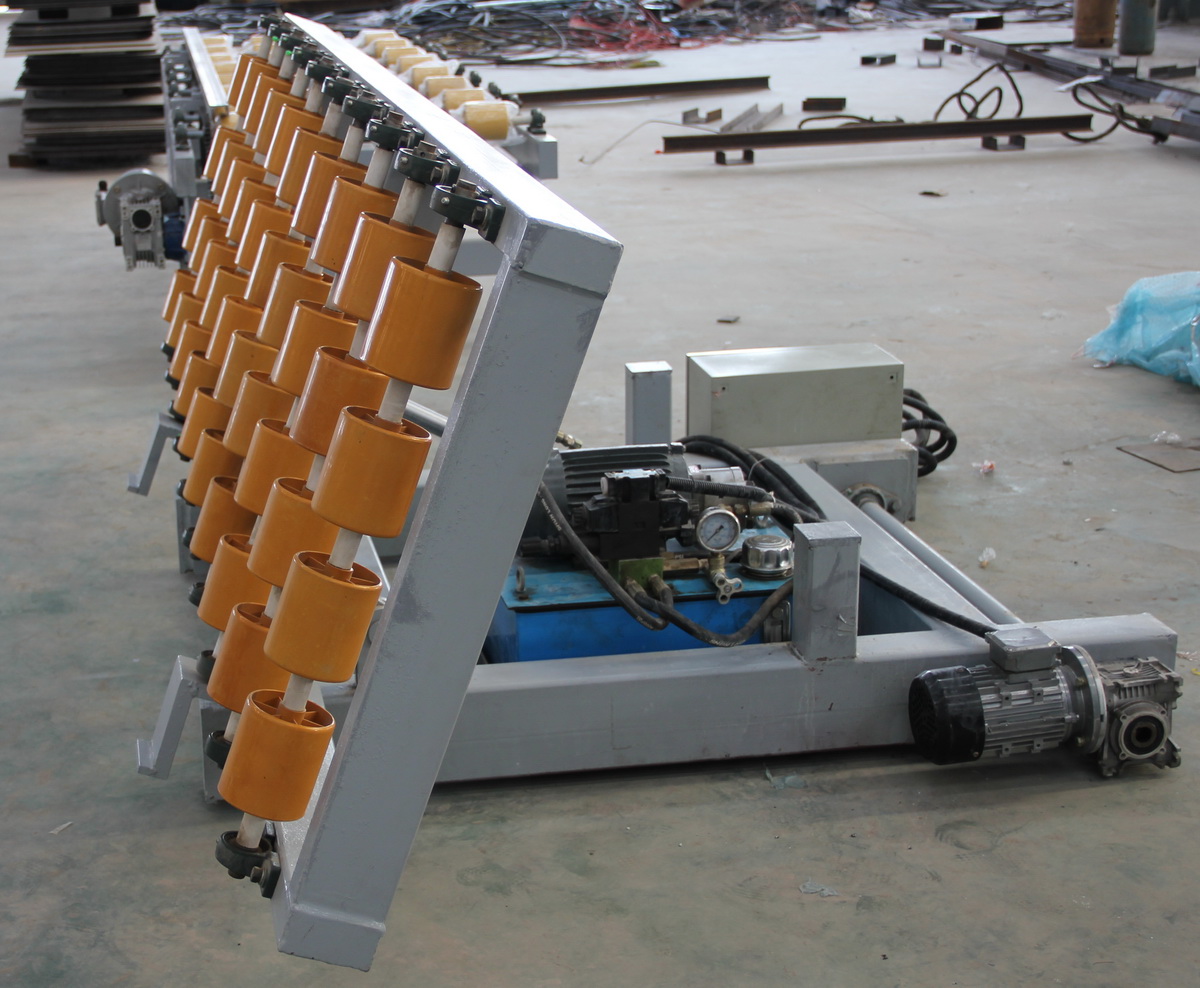

翻板機

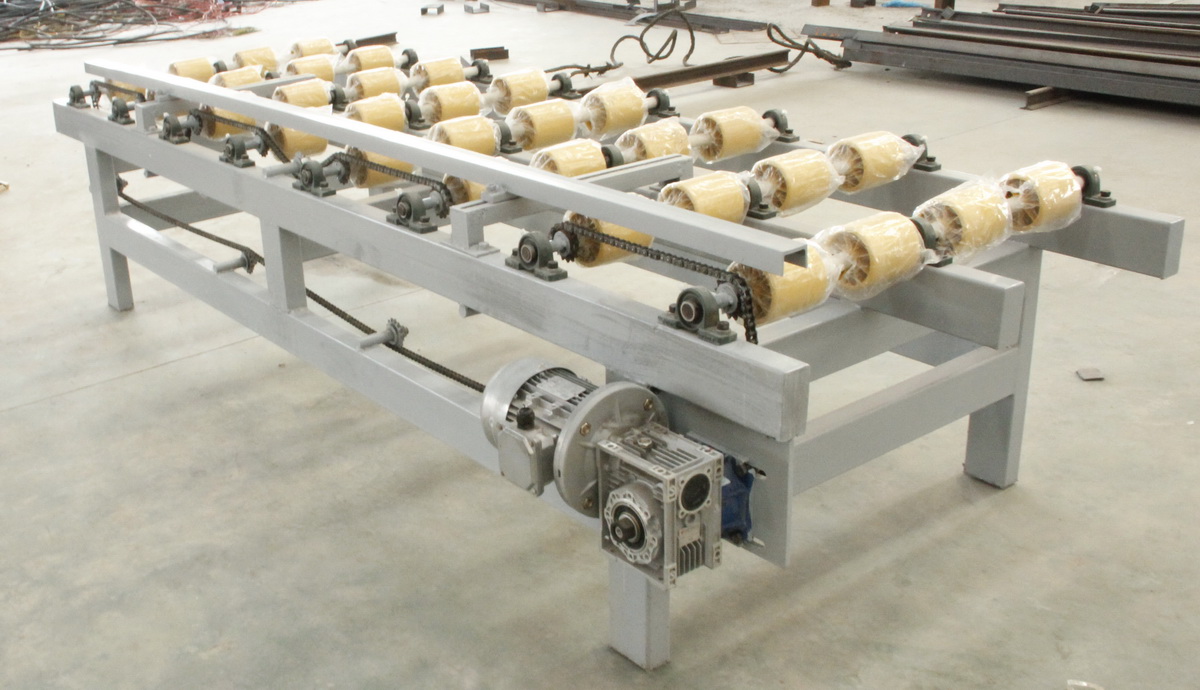

過渡架

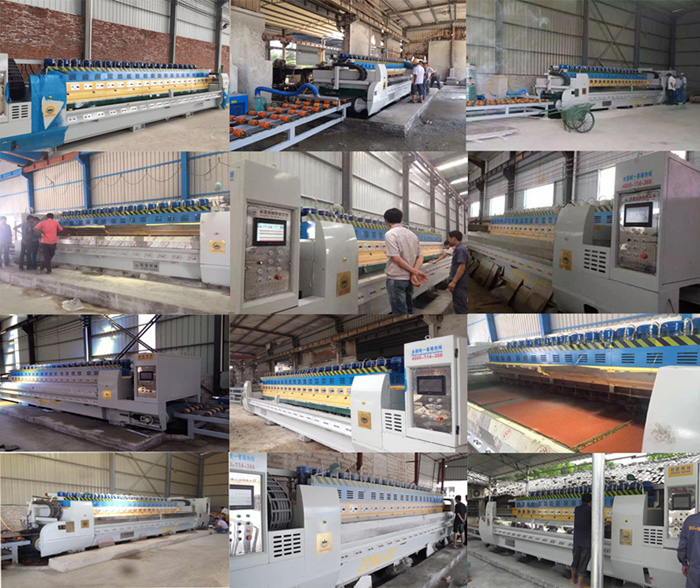

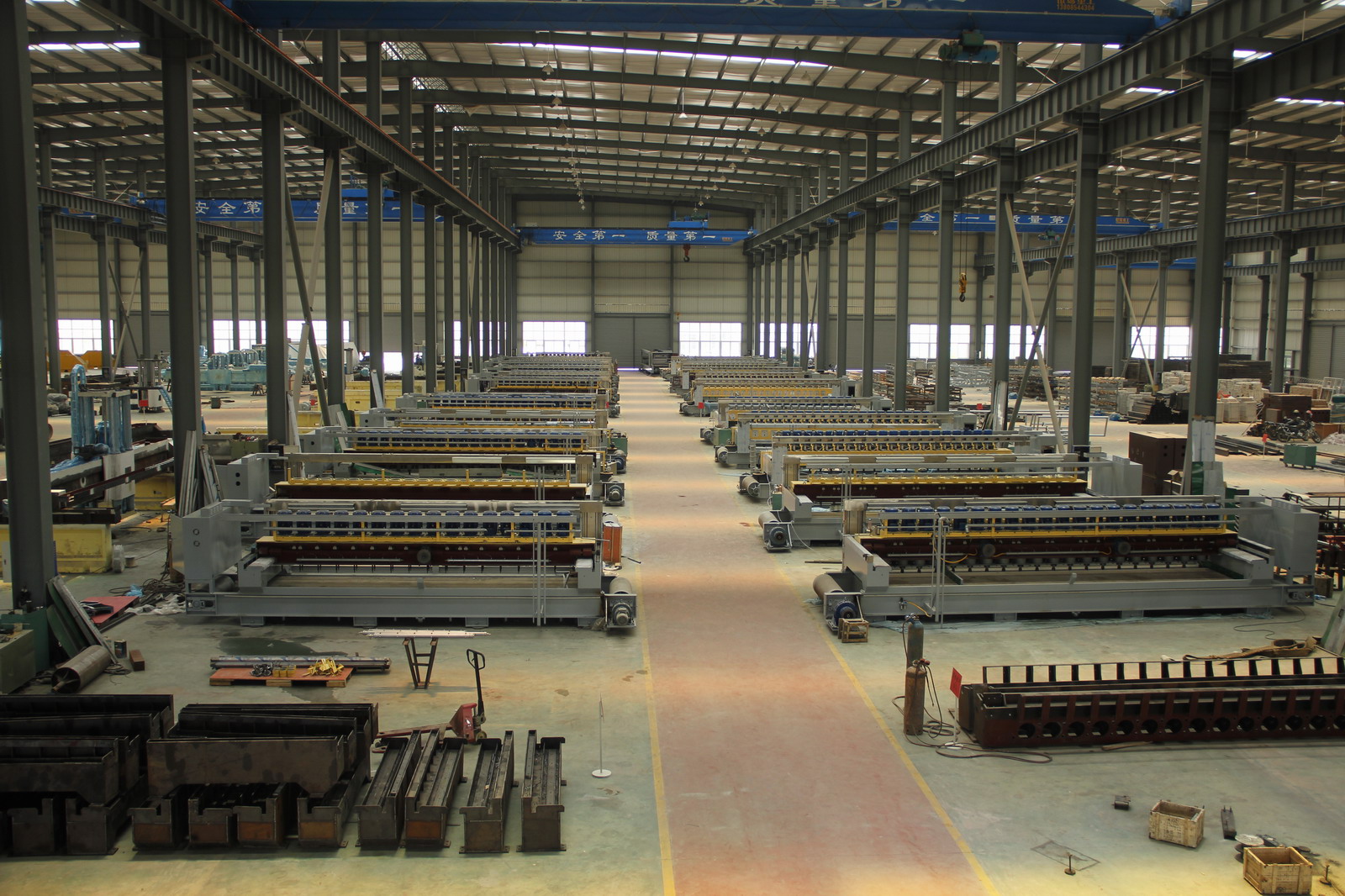

生產車間

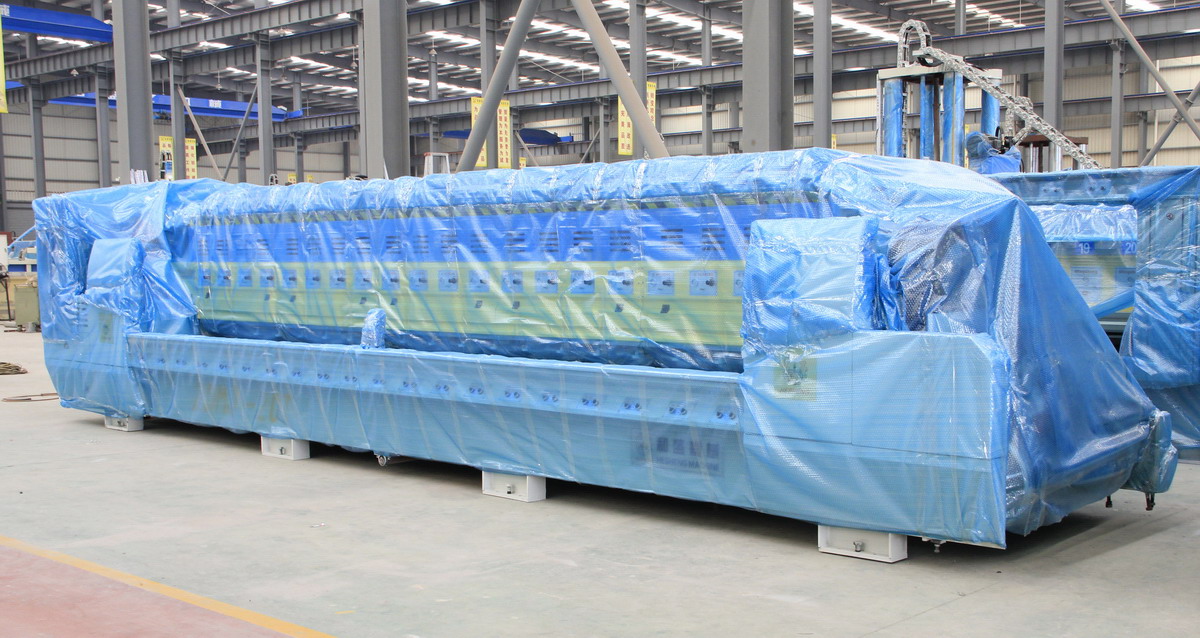

包裝成品
